Types de roulettes.

À chaque application, la roulette optimale.

Les roulettes font bouger le monde. Il existe des solutions adaptées à chaque demande de mobilité.

Ainsi notre vaste gamme de produits comprend des roulettes spécifiques pour répondre aux tâches et branches les plus diverses. Profitez de notre longue expérience dans la construction de produits adaptés au marché. Si la diversité de notre programme standard ne suffit pas, nous développons volontiers des solutions personnalisées pour vous.

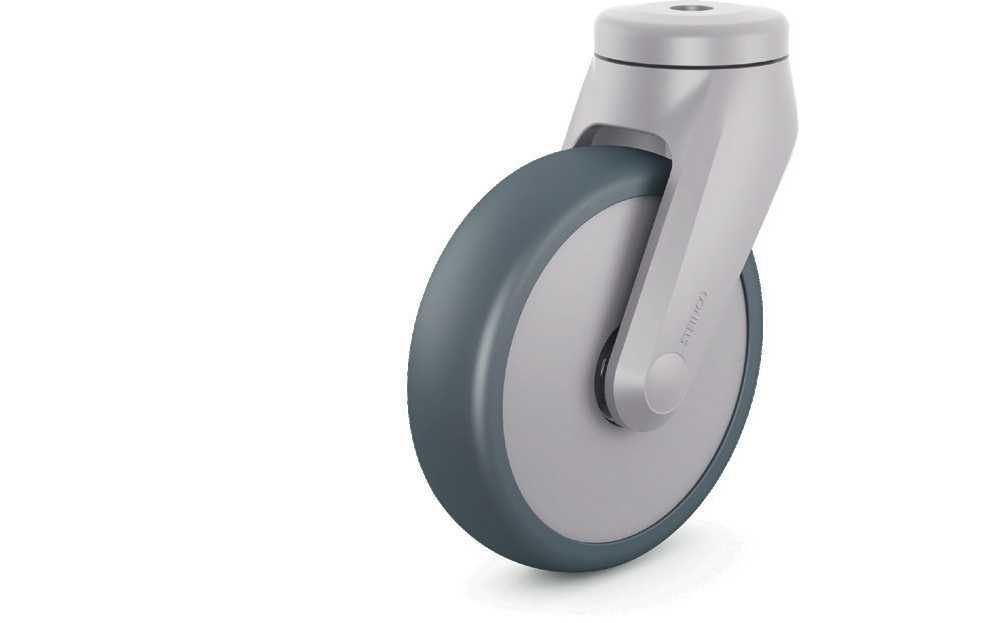

[Translate to Französisch:] Foto einer Einrad-Kunststoff Lenkrolle

Roulette pivotante

Nos roulettes pivotantes sont les tout-terrains pour toutes les applications, des étagères mobiles au lit hospitalier.

La mobilité et la stabilité des roulettes maintiennent dans la bonne voie même de grands appareils massifs, en souplesse et en toute sécurité.

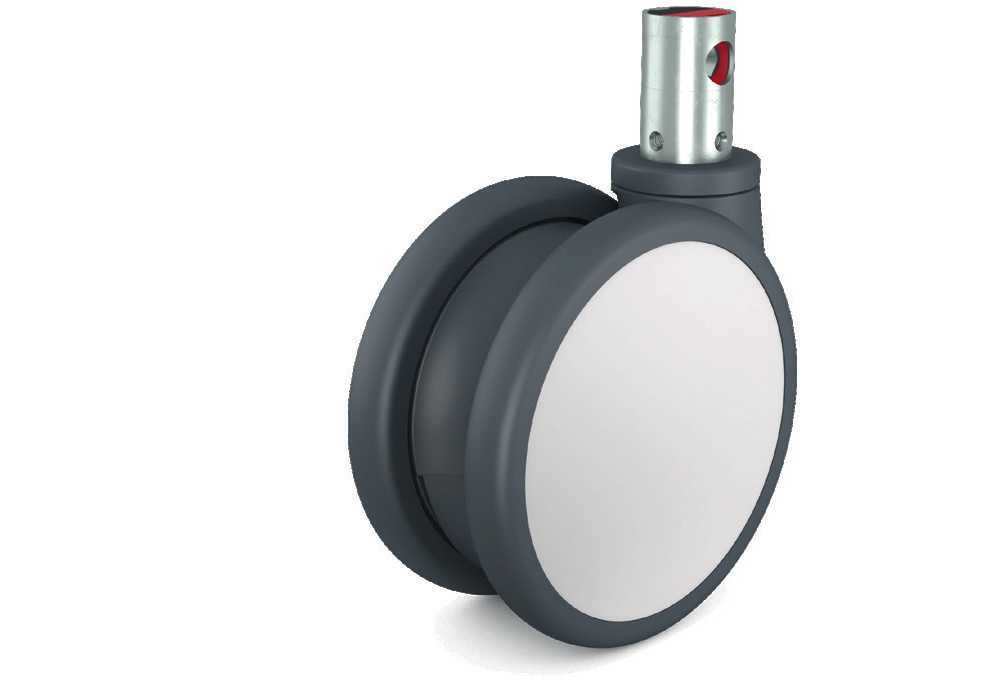

[Translate to Französisch:] Foto einer Doppelrolle aus Kunststoff

Roulettes pivotantes jumelées

Nos roulettes pivotantes jumelées offrent une capacité de charge et une mobilité élevées.

La construction avec deux roues facilite le maniement et le déplacement de produits grands et lourds. Ce sont des roulettes parfaites pour tous les appareils, équipements et meubles.

Choisissez un blocage directionnel ou total voire un blocage à commande centralisée.

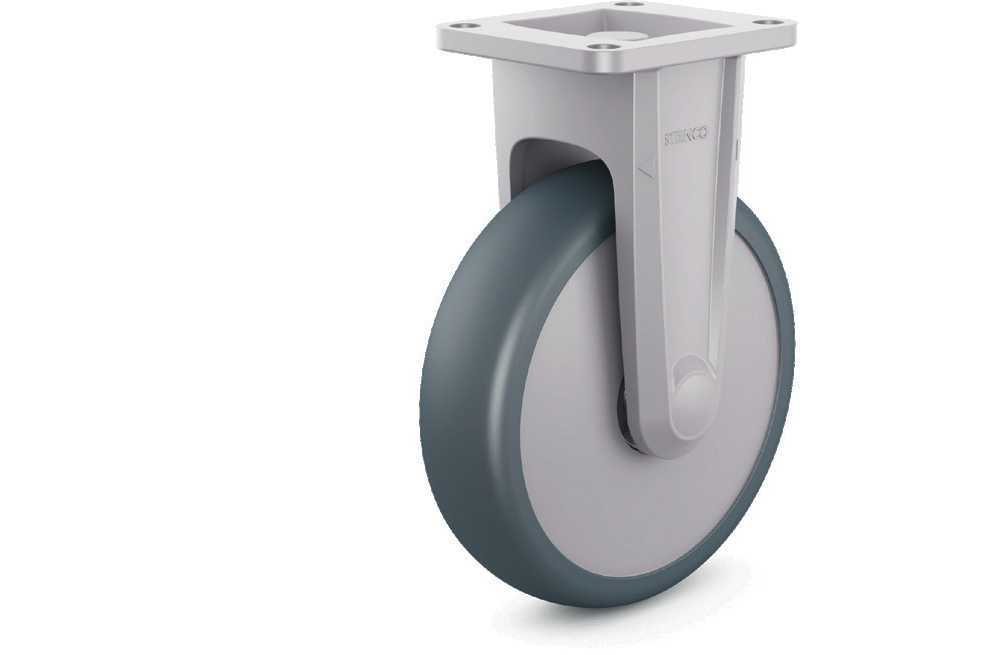

[Translate to Französisch:] Foto einer Bockrolle aus Kunststoff

Roulette fixe

Les roulettes fixes sont développées pour des trajets en ligne droite à précision de guidage. Elles se distinguent par leur stabilité même à haute vitesse. Nos roulettes fixes font toujours partie d’un groupe de série avec les roulettes pivotantes adaptées.

La combinaison de roulettes fixes et pivotantes constitue une solution économique adéquate pour la maniabilité d’appareils, chariots et équipements de toutes natures.

Moyeu.

Le moyeu : essentiel au roulage.

La qualité, stabilité et capacité de charge des roues dépendent pour l’essentiel des moyeux.

Nos roulements à billes de précision et moyeux lisses conformes à la norme DIN confèrent toujours à nos roues et roulettes la sécurité, que vous attendez pour vos appareils mobiles.

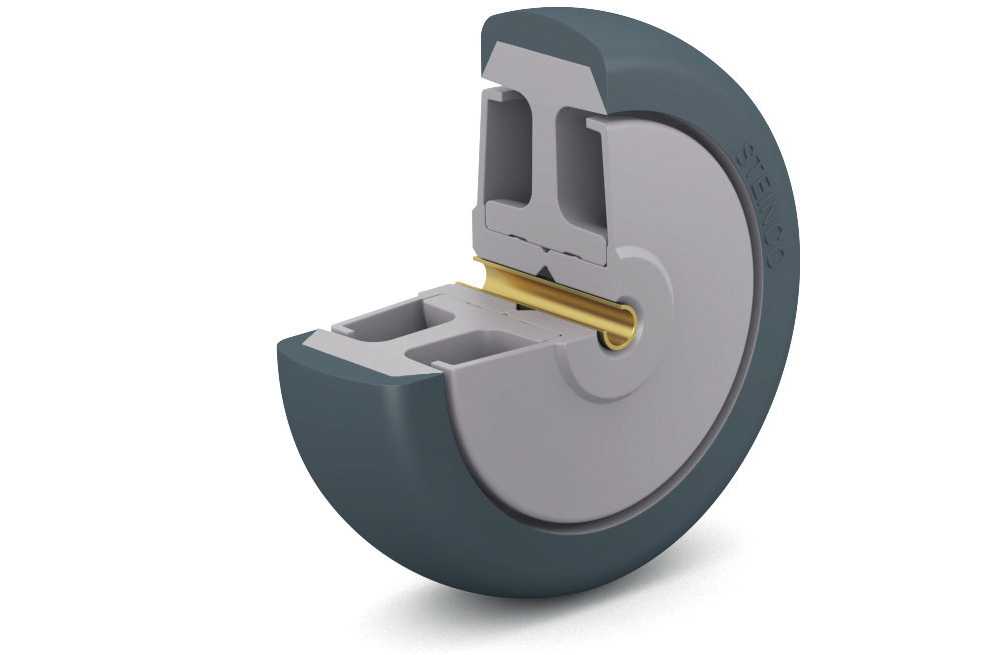

[Translate to Französisch:] Rad-Querschnitt zeigt Gleitlager

Moyeux lisses

Le moyeu simple et économique pour les faibles vitesses et les courtes distances.

Nos moyeux lisses sont pérennes, insensibles aux chocs, presque sans entretien et fiables.

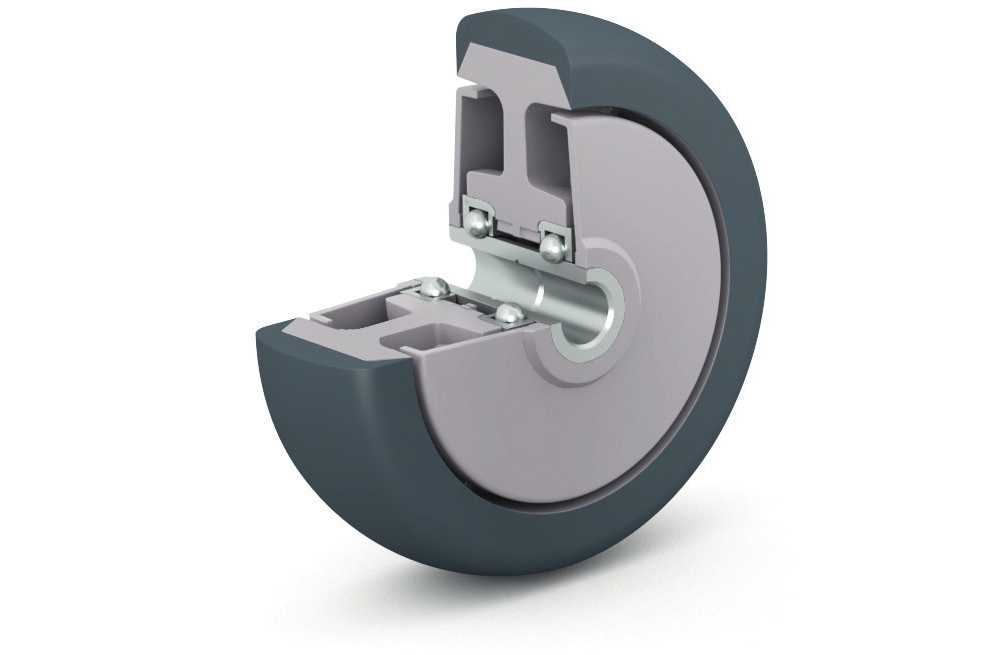

[Translate to Französisch:] Rad-Querschnitt zeigt ein Präzisonskugellager

Roulements à billes de précision

Nos roulements à billes de précision de haute qualité confèrent les plus hautes stabilité, capacité de charge, durée de vie et résistance minimale au roulage même sous forte charge.

Fixations.

Liaisons robustes pour mobilité souple.

Nos différents types de fixation constituent la liaison sûre entre votre appareil et nos roulettes. Nos fixations sont aussi individuelles que les exigences de votre construction. Le choix de cette interface décide souvent de la qualité et de la fonctionnalité de votre produit.

Nos éléments de fixation sont parfaitement adaptés aux appareils courants et s’installent rapidement et facilement. Il est ici essentiel que la liaison entre la roulette et l’appareil soit affleurante, ce qui permet d’obtenir la capacité de charge maximale.

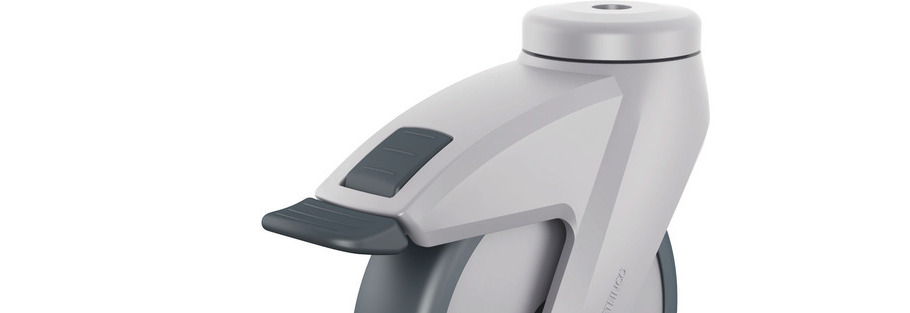

[Translate to Französisch:] Fotoausschnitt einer Rolle mit Rückenloch-Befestigung

Trou central

La roulette est reliée à l’appareil par un élément de liaison, par exemple une vis, au travers du trou central. Le choix de la liaison dépend de la capacité de charge.

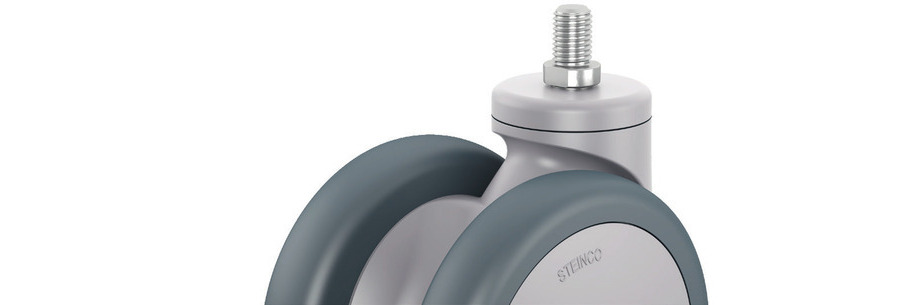

[Translate to Französisch:] Großaufnahme einer Rolle mit Gewinde-Befestigung

Filetage

Les filets sont adaptés à un filetage ou un trou cylindrique dans un point de fixation de l’appareil et sont soit vissés soit le traversent et sont fixés par un écrou.

La longueur ainsi que le filet peuvent être adaptés à vos exigences. Il existe 3 types de fixation de filets, la tige filetée, le goujon fileté avec contre-écrou et la vis à tête hexagonale enfichée

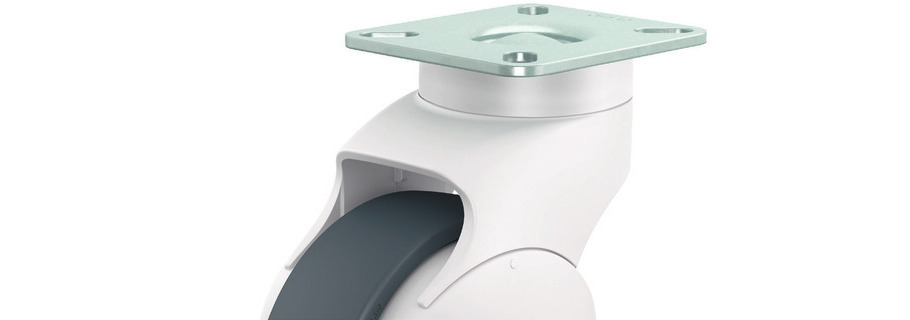

[Translate to Französisch:] Fotoausschnitt einer Rolle mit Befestigungsplatte

Platine de fixation

Les fixations par platine sont particulièrement robustes en raison de leur grande surface de contact et de la quadruple liaison.

Ce type de fixation robuste et simple à monter peut combiner en toute sécurité des capacités de charge élevées et une forte mobilité.

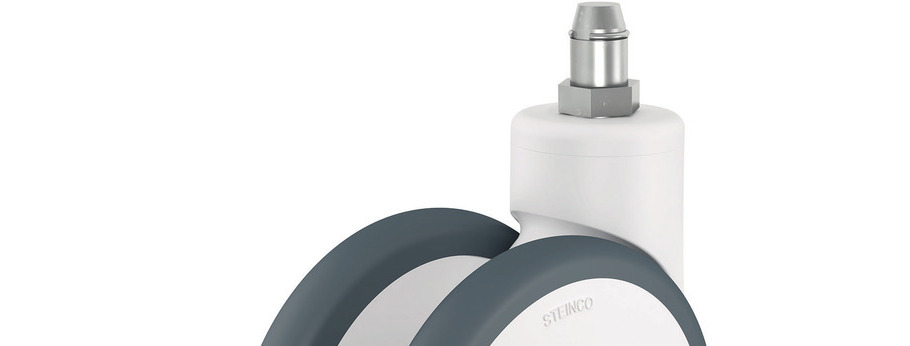

[Translate to Französisch:] Fotoausschnitt einer Rolle mit Steckbolzen und Klemmring

Axe percé avec bague de serrage

L’axe est installé précisément dans l’ouverture correspondante de l’appareil ou la douille d’adaptation adéquate. La bague de serrage intégrée l’empêche de tomber.

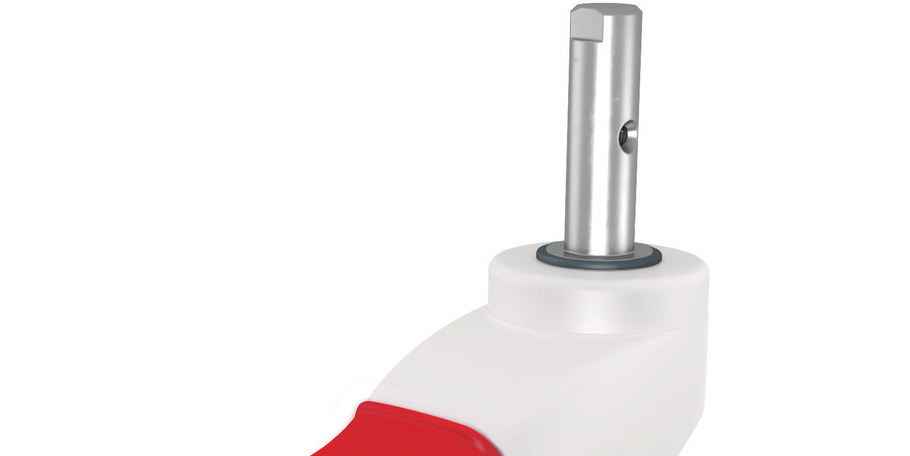

[Translate to Französisch:] Fotoausschnitt einer Rolle mit Zapfen mit Querbohrung

Tige avec trou transversal

Pour la fixation sûre à des appareils à l’aide d’une robuste vis transversale.

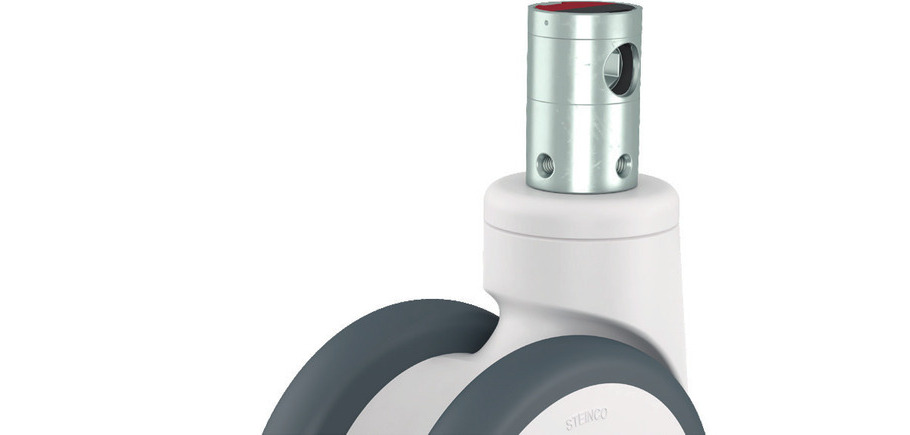

[Translate to Französisch:] Fotoausschnitt einer Rolle mit Zapfen für Zentralfeststellung

Tige de blocage centralisé

La fixation par tige est exclusivement utilisée sur les blocages centralisés. Le mécanisme de blocage est actionné par un excentrique hexagonal.

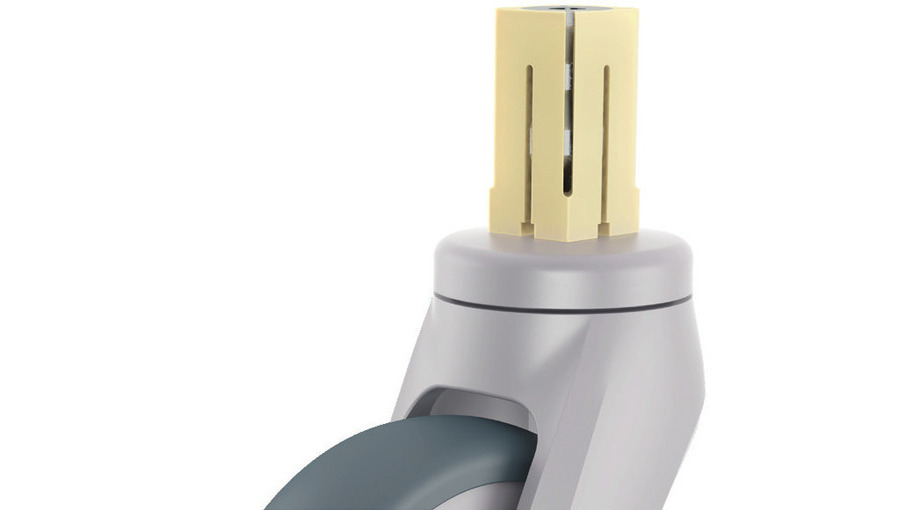

[Translate to Französisch:] Fotoausschnitt einer Rolle mit Spreizhülse

Douille expansive

La douille expansive est montée exclusivement sur la version à trou central de 10 mm. La douille expansive réduit la capacité de charge de la roulette.



Blocage.

Sécurité et stabilité d’un seul coup.

La stabilité, la précision et la sécurité du blocage sont tout aussi importantes que la fluidité de déplacement des roulettes. Le choix entre blocage total, directionnel ou de roue dépend des exigences du terrain posées à chaque appareil ou de la roulette.

Avec des technologies spéciales telles que le blocage à commande centralisée, le double blocage fonctionnel ou notre système de blocage centralisé (zFS), nous vous proposons toutes les possibilités ssi pour les blocages.

De plus, des solutions personnalisées existent aussi pour les blocages.

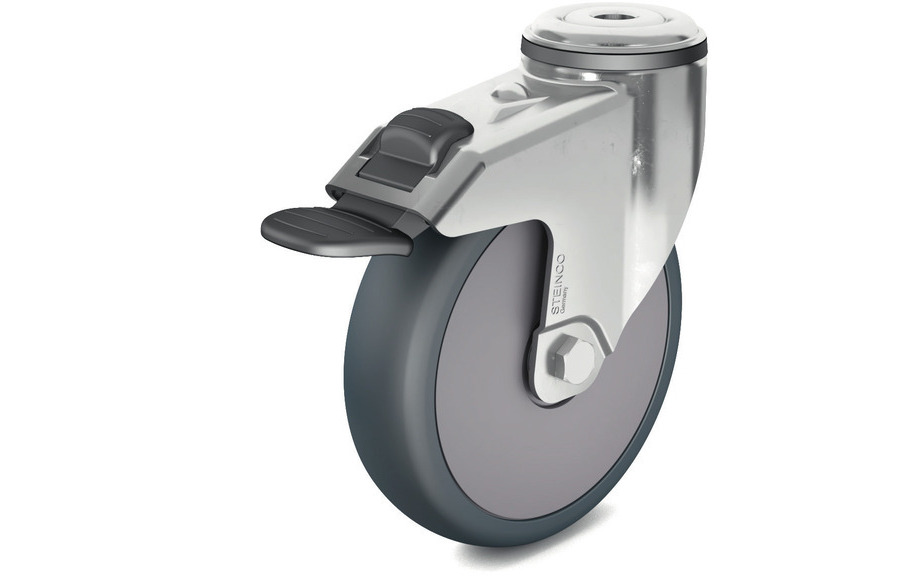

[Translate to Französisch:] Stahlblechrolle mit Totalfeststellung

Blocage total

Le blocage total verrouille aussi bien la roue que le roulement pivotant. Sur ce système, le blocage est réalisé en deux points.

Le roulement pivotant est protégé contre toute rotation par verrouillage mécanique et le blocage de la roue est réalisé, selon la série, par verrouillage mécanique ou frictionnel.

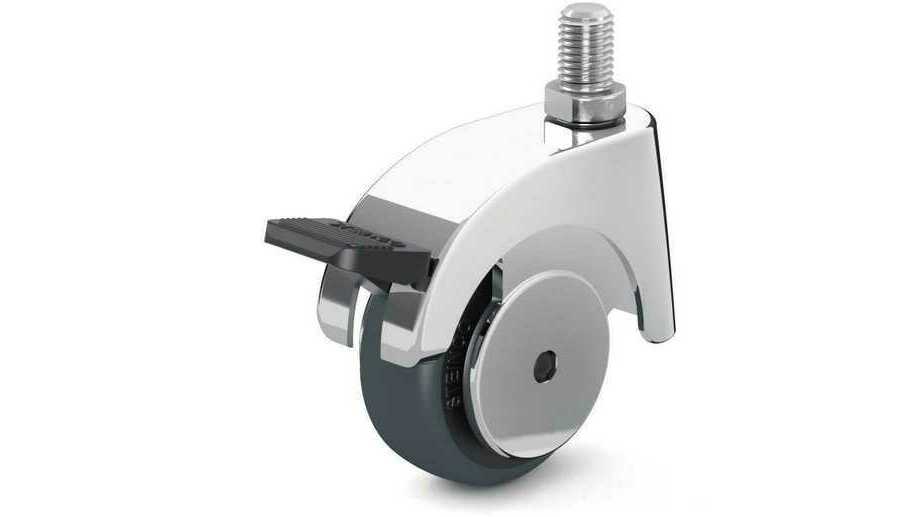

[Translate to Französisch:] Stahlblechrolle mit Radfeststellung

Blocage de roue

Le blocage de roue — ou des deux roues sur les roulettes jumelées — est réalisé selon la série par verrouillage mécanique ou frictionnel au moyen d’un robuste mécanisme, conçu pour offrir un haut niveau de sécurité et de durée de vie.

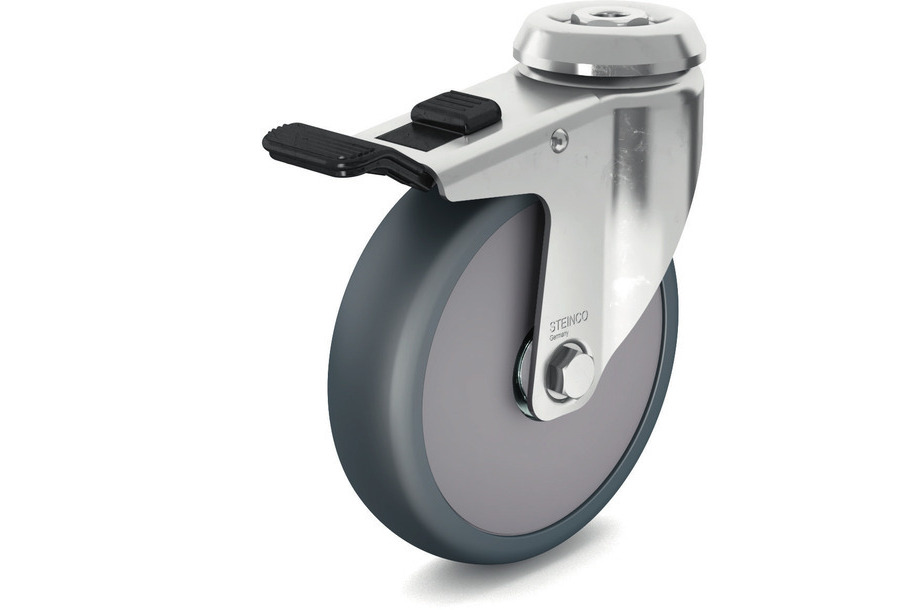

[Translate to Französisch:] Stahlblechrolle mit Richtungsfeststellung

Blocage directionnel

Les blocages directionnels fixent le mouvement de rotation d’une roulette pivotante dans une direction donnée, ce qui permet d’obtenir un très bon déplacement en ligne droite, comme avec une roulette fixe.

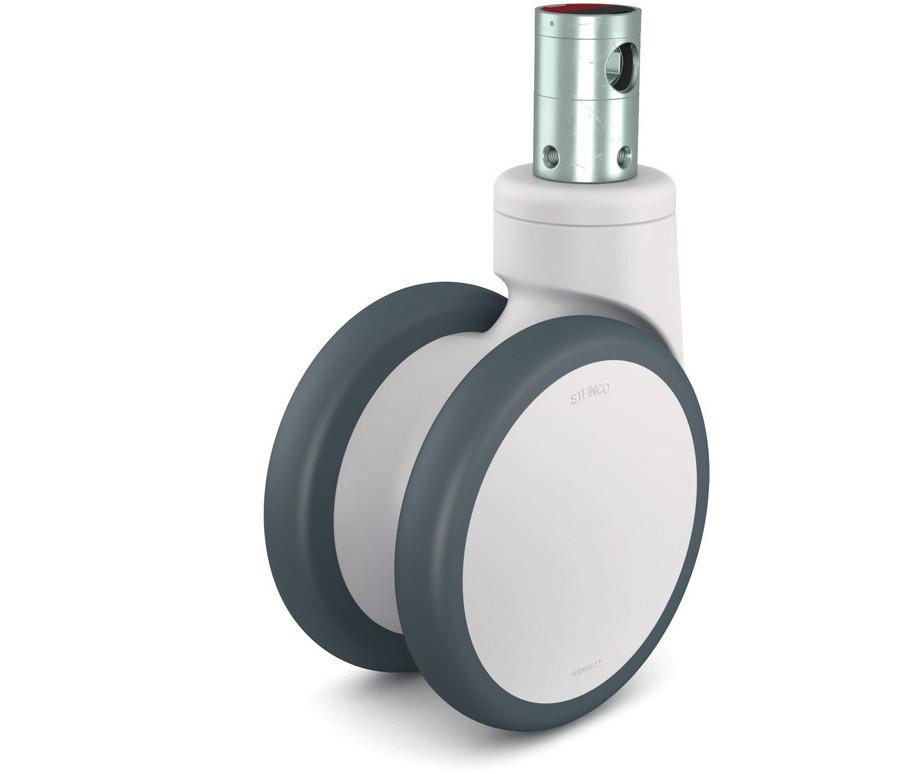

Zentral bedienbare Feststellung

Blocage à commande centralisée

Ce système permet d’actionner de façon centralisée et d’un seul coup soit un blocage total soit un blocage directionnel et total.

L’actionnement du blocage centralisé transmet le mode choisi simultanément à toutes les roulettes via le mécanisme de commutation dans l’axe, à l’aide de la tringlerie.

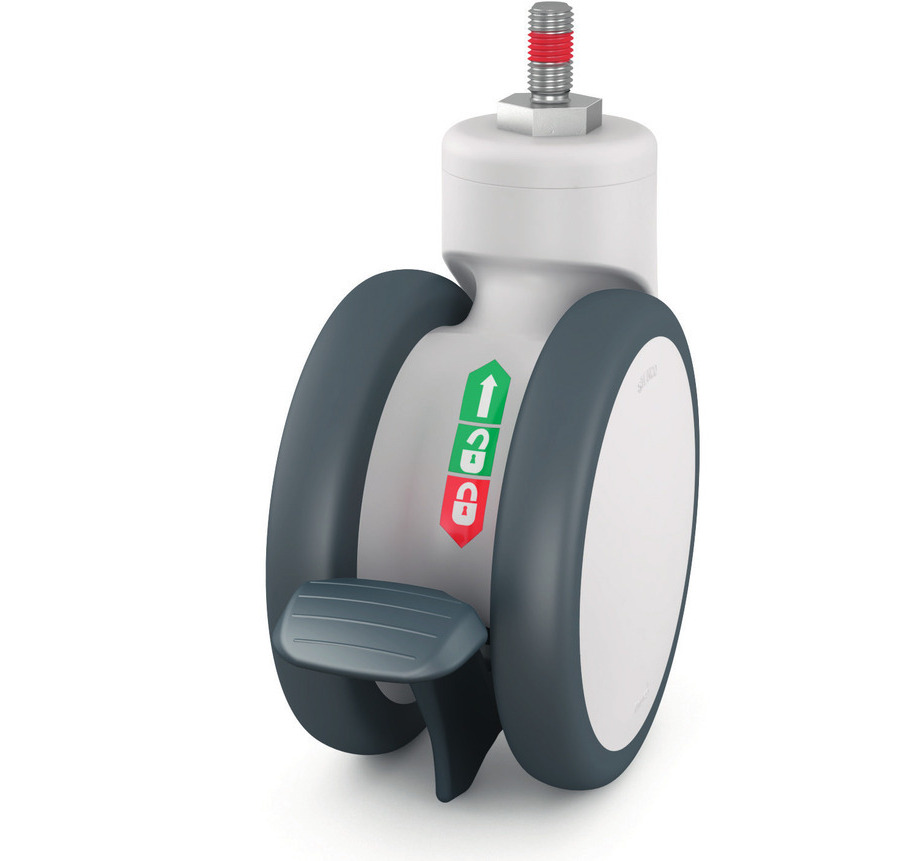

Zweifunktionsfeststellung

Double blocage fonctionnel

Ce concept réunit le blocage total et le blocage directionnel.

Un levier de blocage facile à actionner permet de débrayer trois fonctions importantes :

  • Blocage directionnel
  • Roue libre/position neutre
  • Blocage total
